Tudo o que precisa saber sobre cimentos dentários (III): Cimento de Policarboxilato de Zinco

Cimento de policarboxilato (também chamado de cimento de poliacrilato de zinco), é o primeiro sistema de cimentação que surgiu como resultado do esforço para se obter um agente adesivo cimentado que pudesse ser firmemente preso à estrutura do dente. Durante este post vamos analisar sua composição química, bem como suas características e uso.

Ao contrário do óxido de zinco, o policarboxilato de zinco apresenta melhor resistência à tração e menor força de compressão. Seu componente líquido é o ácido poliacrílico, que devido ao seu alto peso molecular previne a sensibilidade pulpar, pois suas moléculas são grandes e não podem passar pelo espaço peritubular atuando como selantes.

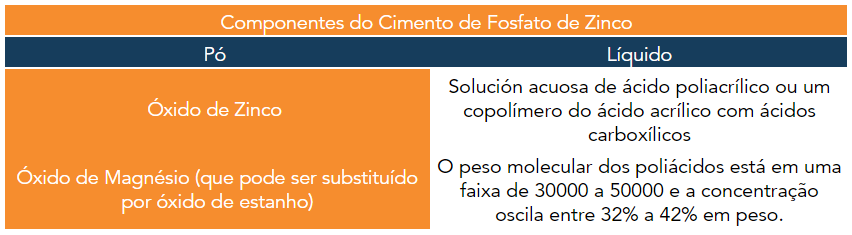

Cimento de Policarboxilato de Zinco

Adesão à estrutura dentária

Tem adesão química à estrutura do dente .
Acredita-se que reaja com íons de cálcio na superfície do esmalte ou dentina pelos grupos carboxila, então a força de adesão é maior no esmalte do que na dentina.

Tempo de trabalho e configuração

O tempo de trabalho é muito menor (aproximadamente 2.5 minutos).
Ao reduzir a temperatura da reação, o tempo de trabalho pode ser aumentado. A desvantagem é que o ladrilho frio pode tornar o ácido poliacrílico mais espesso, o que dificulta a mistura.
A única coisa recomendada é esfriar o pó.
O tempo de configuração é entre 6 e 9 minutos.

Propriedades mecânicas

A resistência à compressão oscila aproximadamente entre 55 e 67 MPa, menor que o fosfato de zinco.
Não é tão rígido (2,4 a 4,4 MPa) como o fosfato de zinco .
Não é tão frágil quanto o fosfato de zinco.
Devido ao seu potencial de deformação plástica, é muito mais difícil remover o excesso de cimento.

Solubilidade

Sua solubilidade é baixa em água, mas aumenta quando exposta a ácidos orgânicos com pH menor que 4,5.
Como a redução P / L produz uma maior solubilidade.

Considerações biológicas

O pH do líquido é 1,7, neutralizado pelo pó.
Portanto, o pH da mistura aumenta rapidamente à medida que a reação de ajuste ocorre.

Manipulação

O líquido é muito viscoso, que é uma função do peso molecular e da concentração de ácido poliacrílico, parâmetros que variam de uma marca para outra.
Este cimento deve ser misturado numa superfície que não absorva líquido (exemplo: telha de vidro).
O líquido não deve ser dispensado antes da mistura ser feita , pois pode perder água por evaporação, o que produz um aumento na viscosidade.
O pó é incorporado em grandes quantidades.
Se você deseja obter uma adesão adequada com a superfície do dente, o cimento deve ser colocado sobre os dentes antes que sua aparência brilhante seja perdida.

Aqui está um vídeo sobre como o policarboxilato é misturado quando usado para cimentação permanente:

Mistura de policarboxilato para cimentação permanente

Preparação e retenção de superfície

O cimento não se liga aos metais nobres quando o modelo ou o vácuo está contaminado .
É essencial limpar a superfície contaminada da cavidade da prótese para melhorar a molhabilidade e a adesão mecânica na interface do cimento dental.
Esta superfície pode ser corroída cuidadosamente com uma pequena pedra ou por jateamento abrasivo com alumina de alta pressão.
Após esta exposição do metal, a fundição deve ser enxaguada para remover os resíduos e depois secar.
Uma limpeza completa da superfície da cavidade deve ser realizada para garantir um contato íntimo e favorecer a interação entre o dente e o cimento.
A cavidade deve ser isolada para evitar contaminação.
Absorção com algodão antes da cimentação é considerada secagem adequada.

Retirada do excesso de cimento

O excesso de cimento deve ser removido quando o cimento endurecer completamente.
Outra possibilidade é começar a remover o excesso de cimento assim que a definição terminar.
O objetivo desses dois métodos é evitar a remoção do excesso de cimento na fase plástica.

Tem uma reação ácido-base quando seus componentes são misturados . A adesão ao dente é química, e isso acontece quando os rapontais livres do grupo ácido carboxílico se ligam ao cálcio do dente. Seus componentes são misturados na proporção de 2,5 gramas de pó e 0,10 mg de líquido. Depois de colocar o cimento no local de trabalho, os excessos devem ser removidos antes da fixação , uma vez que, quando endurecidos, é difícil removê-los.

Eles não são ideais para cimentados porque eles não suportam o estresse oclusal devido à sua baixa resistência à compressão e como o cimento de fosfato de zinco eles geralmente relatam má vedação marginal relacionada à espessura do filme, que quando excedem 25 mícrons sofre Dis adaptação do seu ambiente.

Propriedades cimento_policarboxilato
