Les positionneurs intra oraux pour radiografie intra orale connus sous l'appellation XCP de l'anglais "Extension Cone Paralleling" sont utilizées pour améliorer la precision et la rapidité dans la prise d'images radiographiques dentaires.
Les positionneurs sont d'une grande aide pour les assistants de votre cabinet dentaire ainsi que pour les étudiants dentaires. Ils s'utilisent même dans les traitements les plus complexes d'endodontie et peuvent servir pour les études parodontales, tout en évitant la surexposition du patient aux rayons X en gagnant du temps lors de la prise d'images.
Le dispositif XCP est composé d'un anneau de collimation paralèlle au plan de fixation de la pellicule et au bloc occlusal intra-buccal ou support de plaque. Pour obtenir une image parfaite en radiologie, une angulation perpendiculaire est nécessaire entre le faisceau de rayons et le film. Si ce n'est pas le cas, on obtient des images allongées et déformées, ce qui peut conduire à des diagnostics erronés ou à la nécessité de répéter l'opération.
La radiographie dentaire intra orale pose le problème de la disposition de la plaque dans la bouche de sorte qu'elle soit cachée de l'opérateur. Ainsi, il est difficile d'obtenir l'angle et l'emplacement corrects, formant souvent des coupes coniques. Ce prolème est d'autant plus fréquent si cette radiographie est effectuée par des mains inexpérimentées.
Le système XCP permet le bon positionnement, en permettant d'aligner facilement le plan du film radio situé en bouche parallèlement au plan de la section transversale du faisceau de rayons X, et aussi aux images coupées puisque l'anneau du collimateur extra-oral marque la limite du film.
Les systèmes XCP se composent de 3 parties:
- L'anneau de collimation
- Le bloc occlusal intra-buccal
- Le bras d'union metallique entre les deux
Bien qu'il s'agisse d'un système comportant peu de pièces, son assemblage et ses utilisations peuvent prêter à confusion, étant donné les multiples options et dispositions selon le quadrant, les couleurs et le traitement à effectuer.
Classification des XCP
Le système XCP est classé par couleurs en fonction de l'emplacement et du traitement à effectuer :

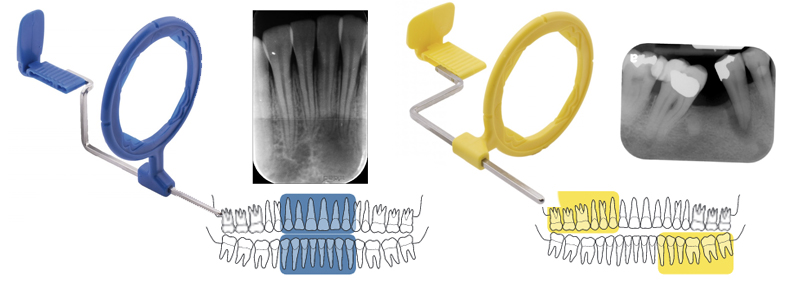

- Le XCP Bleu est conçu pour la prise de radiographies périapicales dans le secteur Anterieur
- El XCP Jaune est conçu pour la prise de radiographies périapicales dans le secteur Posterieur

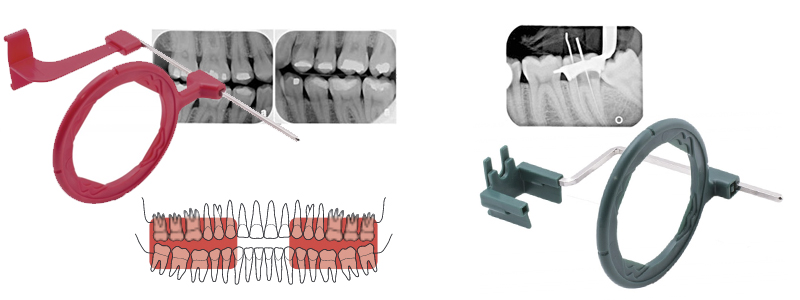

- Le XCP Rouge est conçu pour la prise de radiographie bite-wing ou rétro-alvéolaire, un type spécial de radiographies du secteur postérieur où les deux arcs sont photographiés en occlusion. C'est aussi l'un des meilleurs outils pour le diagnostic des caries interproximales
- Le XCP Vert est conçu pour la prise de radiographies endodontiques où une disposition spéciale est nécessaire pour que l'image montre la dent avec la racine et l'apex dans sa totalité, et pour pouvoir diagnostiquer les maladies et visualiser les limes à l'intérieur du canal radiculaire.
Assemblage du XCP pour radiographie intraorale
La section précédente a décrit la classification principale par couleurs. Mais de nos jours, il existe de nombreuses options et marques sur le marché. Avant d'acheter un positionneur XCP, assurez-vous que le système radiologique est disponible pour votre clinique dentaire. Le tout premier XCP a été conçu pour contenir des films de développement manuels , aujourd'hui ils ont évolué pour s'adapter aux capteurs de radiographie numérique qui réduisent l'exposition et le temps de développement.

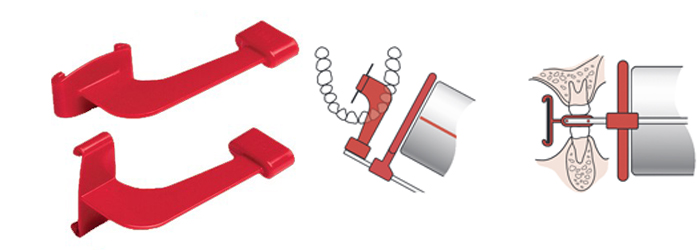

De plus, à l'intérieur de chaque variété de couleurs, nous pouvons trouver différents blocs d'occlusion en fonction de la taille du film intrabuccal. De plus, si vous voulez réaliser une fotographie verticale ou horizontale, il existe deux types différents de positionneurs XCP. Vous pouvez voir la différence entre ces deux types sur l'image qui suit :
Erreurs de positionnement en radiologie

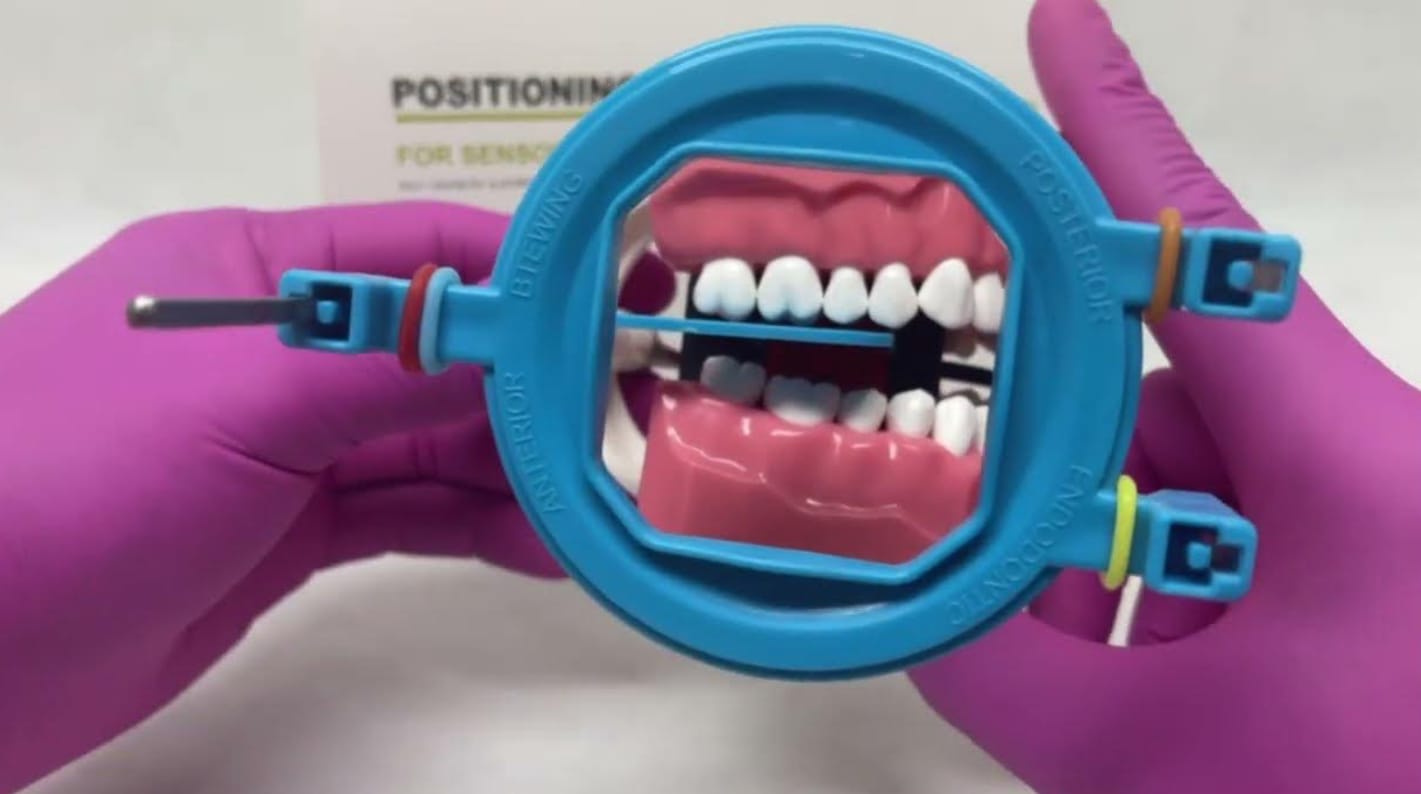

L'utilisation du XCP nécessite un apprentissage simple mais nécessaire. Une petit astuce pour savoir s'il a été monté à l'envers est que le film doit toujours être centré à travers le cercle et que la fixation du film doit arriver à la fin pour être dans le visage interne ou lingual du patient.
Pour réaliser des radiographies périapicales antérieures (XCP Bleu) dans chaque arcade, il suffit de les tourner vers le haut ou le bas . Mais pour la réalisation de radiographies périapicales postérieures (XCP Jaune XCP), l'assemblage peut être plus compliqué et en dehors de la perte de temps, il peu occasionné un inconfort et un manque de professionnalisme en face des clients de votre cabinet dentaire.

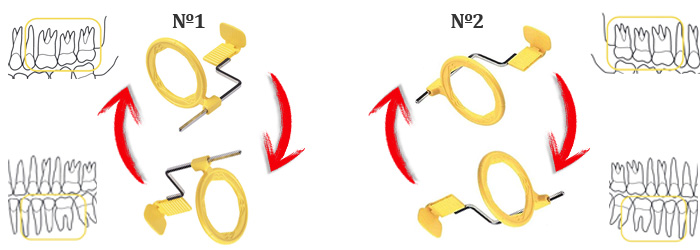

Il existe deux configurations qui permettent la prise de vue de quatre hémiarcades, en inversant simplemnt la position de la plaque :
- Image nº1: Assemblage du XCP pour réaliser la radiographie maxilaire superieur droite (Premier Quadrant), il suffit de le retourner pour la mâchoire gauche (Troisième Quadrant)
- Image nº2: Assemblage du XCP pour réaliser la radiographie maxilaire superieur gauche (Second Quadrant), il suffit de le retourner pour la mâchoire droite (Quatrième Quadrant)
