Los posicionadores intraorales para radiografía intraoral conocidos por las siglas XCP del inglés "Extension Cone Paralleling" son utilizados para mejorar la precisión y rapidez en la toma de imágenes de rayos X dental. En este post te contaremos todo sobre los posicionadores de radiografía intraoral para que saques el máximo provecho al uso de este dispositivo.
Los posicionadores radiográficos son de gran ayuda en la clínica dental para los asistentes, odontólogos y estudiantes de odontología, son útiles hasta en los tratamientos más complejos de endodoncia o los estudios periodontales, ya que evitan la sobreexposición del paciente a los rayos X.

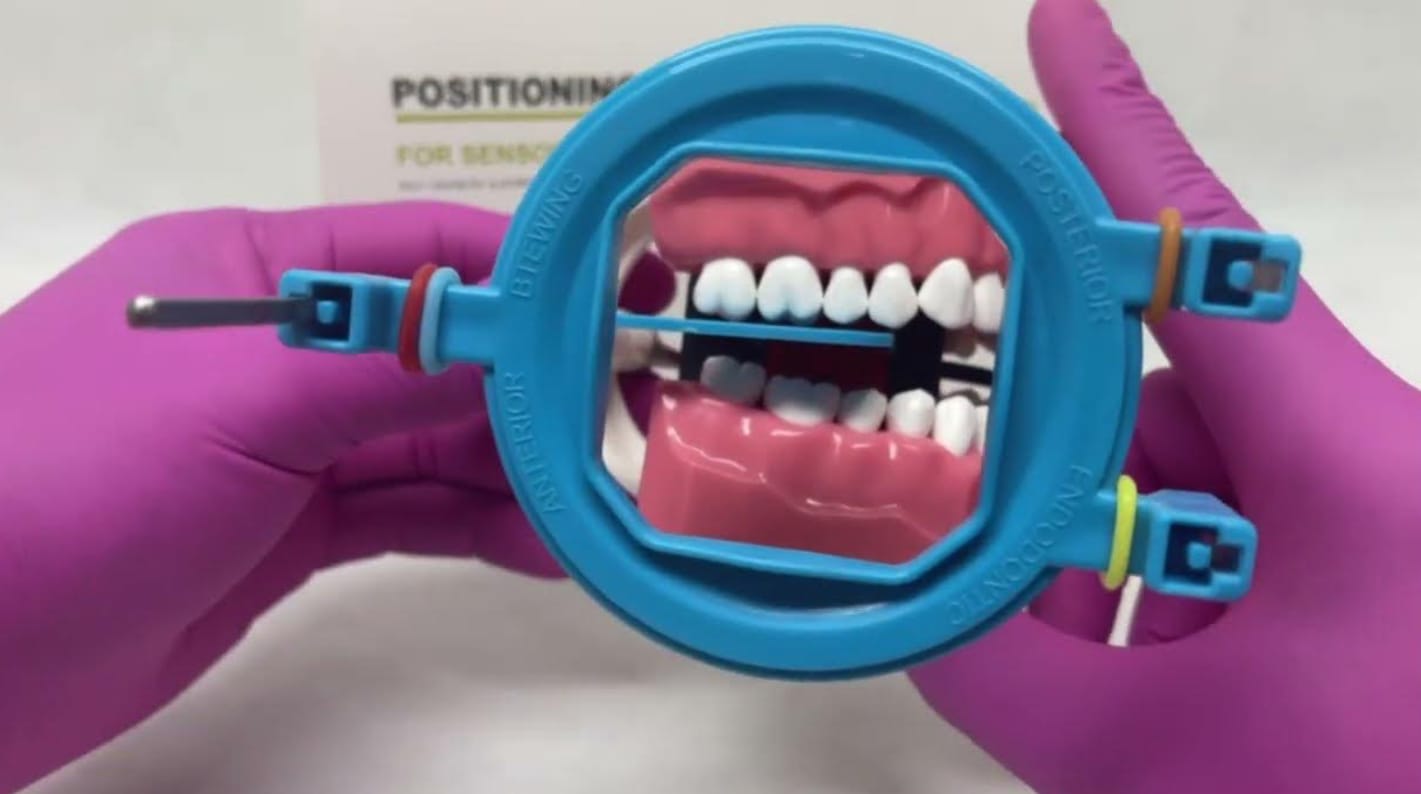

El dispositivo XCP esta compuesto por un anillo colimador paralelo al plano de sujeción de la película radiográfica y el bloque de mordida intraoral o soporte de la placa. Para conseguir una imagen perfecta en radiología se necesita una angulación perpendicular entre el haz de rayos y la película, si no se consigue de este modo, se obtienen imagenes elongadas y deformadas que pueden llevar a diagnósticos erróneos o la necesidad de repetir la radiografía.
La radiografía dental intraoral tiene el obstáculo del difícil posicionamiento de la película radiográfica en la boca del paciente, además de requerir la sujeción de la película por parte del propio paciente, llevando muchas a obtener resultados erróneos.
El XCP ayuda al buen posicionamiento, consigue de una manera simple alinear el plano de la película de rayox X situada intraoralmente, de forma paralela con el plano de la sección transversal del haz de rayos X, y también con las imágenes cortadas ya que el anillo del colimador extraoral marca el límite de la película.
Los XCP están compuestos por 3 partes:
- El anillo colimador
- El bloque de mordida
- El brazo de unión metálico entre estos
Pese a ser un sistema de pocas partes, su montaje y usos puede resultar confuso, dado las múltiples opciones y disposición según el cuadrante, los colores y el tratamiento a realizar.
Clasificación de los XCP
El XCP se clasifica por colores según la localización y tratamiento a realizar:
- El XCP Azul está diseñado para la toma de radiografías periapicales en el sector anterior
- El XCP Amarillo está diseñado para la toma de radiografías periapicales en el sector posterior
- El XCP Rojo está diseñado para la toma de radiografia de aleta de mordida o también llamada Bitewing, un tipo especial de radiografías del sector posterior, donde se registran ambas arcadas en oclusión y es una de las mejores herramientas para el diagnóstico de caries interproximales.
- El XCP Verde está diseñado para la toma de radiografias en endodoncia donde se necesita una disposición especial para conseguir que en la imagen aparezca el diente con la raíz y el ápice en su totalidad y poder diagnosticar las enfermedades y visualizar las limas dentro del conducto radicular.
Montaje del XCP para radiografía intraoral
Existen en el mercado multitud de opciones y marcas, pero como norma general, antes de comprar un posicionador, debes saber que XCP es compatible con el sistema de Rayos X del que dispone tu clínica dental. El primer XCP se diseñó para sujeción de películas de revelado manual, pero el avance ha sido notable y hoy en día han evolucionado para su adaptación con los modernos captadores de radiografía digital que reducen el tiempo de exposición y revelado.
Además, dentro de cada variedad de color podemos encontrar diferentes bloques de mordida según el tamaño de película intraoral y si se quiere realizar una radiografía vertical u horizontal, en la siguiente imagen se puede observar la diferencia entre estos dos tipos:
Errores de posicionamiento en Radiología
El uso del XCP requiere de un sencillo pero necesario aprendizaje, un pequeño truco para saber si se ha montado al revés, es que la película siempre tiene que verse centrada a través del círculo y la sujeción de la película tiene que quedar en el extremo para así quedar en la cara interna o lingual del paciente.
Para la realización de radiografías periapicales anteriores (XCP Azul) en cada arcada simplemente hay que darle la vuelta para superior o inferior, pero para la realización de radiografías periapicales posteriores (XCP Amarillo) el montaje puede resultar más difícil.
Existen dos configuraciones que permiten la toma de imágenes de las cuatro hemiarcadas, invirtiendo la posición de la placa:
- Imagen nº1: Montaje del XCP para realizar radiografía en el maxilar superior derecho (Primer cuadrante) y dándole la vuelta para mandíbula izquierda (Tercer cuadrante)
- Imagen nº2: Montaje del XCP para realizar radiografía en el maxilar superior izquierdo (Segundo cuadrante) y girándolo la vuelta para mandíbula derecha (Cuarto cuadrante)
En Dentaltix disponemos de un amplío catálogo de posicionadores XCP de diferentes marcas y además todo el instrumental y accesorios de radiología dental que necesitas. Esperamos que te haya gustado nuestro artículo, síguenos en nuestras redes sociales para estar siempre actualizado en las más recientes novedades del sector dental ¡Hasta la próxima!
