Tout ce que vous devez savoir sur les ciments dentaires (III) : Ciment polycarboxylate

Le ciment polycarboxylate (aussi appelé ciment polyacrylate de zinc) est le premier système de cimentation qui a vu le jour suite à l'effort d'obtenir un agent de liaison cimentaire pouvant être fermement fixé à la structure de la dent. Au cours de cet article, nous analyserons sa composition chimique, ainsi que ses caractéristiques et son utilisation.

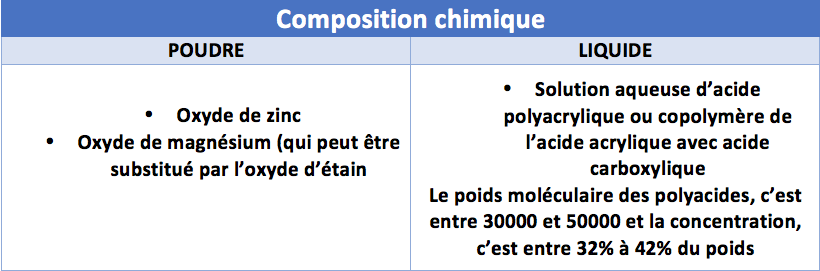

À la différence de l'oxyde de zinc, le polycarboxylate de zinc a une meilleure résistance à la traction et une résistance à la compression plus faible. Son composant liquide est l'acide polyacrylique qui, en raison de son poids moléculaire élevé, empêche la sensibilité de la pulpe parce que ses molécules sont grosses et ne peuvent pas passer à travers l'espace péritubulaire agissant comme scellant.







Adhésion à la structure de la dent



• Présente une adhésion chimique à la structure de la dent.
• On croit qu'il réagit avec les ions calcium de la surface de l'émail ou de la dentine par l'intermédiaire des groupes carboxyle, de sorte que la force de liaison est plus élevée dans l'émail que dans la dentine.

Temps de travail et de pose

• Le temps de travail est beaucoup plus court (environ 2,5 minutes).
• En réduisant la température de la réaction, le temps de travail peut être augmenté. L'inconvénient est que les plaques froides peuvent provoquer l'épaississement de l'acide polyacrylique, ce qui rend le mélange difficile.
• Tout ce qui est recommandé est de refroidir la poudre.
• Le temps de prise est compris entre 6 et 9 minutes.

Propriétés mécaniques

• La résistance à la compression varie d'environ 55 à 67 MPa, ce qui est inférieur au phosphate de zinc.
• Il n'est pas si raide. (2,4 a 4,4 MPa) comme le phosphate de zinc.
• Ce n'est pas aussi fragile que le phosphate de zinc.
• En raison de son potentiel de déformation plastique, il est beaucoup plus difficile d'enlever l'excès de ciment.

Solubilité

• Sa solubilité est faible dans l'eau, mais elle augmente lorsqu'elle est exposée à des acides organiques dont le pH est inférieur à 4,5.
• De même que la réduction P/L produit une plus grande solubilité.

Considérations biologiques

• Le pH du liquide est de 1,7 qui est neutralisé par la poudre.
• Pour cette raison, le pH du mélange augmente rapidement au fur et à mesure que la réaction de prise se produit.

Manipulation

• Le liquide est très visqueux, ce qui dépend du poids moléculaire et de la concentration de l'acide polyacrylique, paramètres qui varient d'une marque à l'autre.
• Ce ciment doit être mélangé sur une surface qui n'absorbe pas les liquides (exemple : plaque de verre).
• Le liquide ne doit pas être versé avant que le mélange soit mélangé, car il peut perdre de l'eau par évaporation, ce qui entraîne une augmentation de la viscosité.
• La poudre est ajoutée en grande quantité.
• Si l'on veut obtenir une bonne adhérence à la surface de la dent, le ciment doit être placé sur les dents avant que leur aspect brillant ne soit perdu.

Préparation de la surface et rétention

• Le ciment n'adhère pas aux métaux nobles lorsque le modèle ou le vide est contaminé.
• Il est essentiel de nettoyer la surface contaminée de la cavité de la prothèse pour améliorer la mouillabilité et l'adhérence mécanique à l'interface du ciment dentaire.
• Cette surface peut être soigneusement érodée avec une petite pierre ou par sablage avec de l'alumine haute pression.
• Après cette exposition du métal, la pièce coulée doit être rincée pour éliminer les résidus, puis séchée.
• Un nettoyage en profondeur de la surface de la cavité doit être effectué pour assurer un contact intime et favoriser l'interaction entre la dent et le ciment.
• La cavité doit être isolée pour éviter la contamination.
• L'absorption par le coton avant le scellement est considérée comme un séchage adéquat.

Élimination de l'excès de ciment

• L'excès de ciment doit être enlevé lorsque le ciment est complètement durci.
• Une autre possibilité est de commencer à enlever l'excès de ciment dès qu'il a pris.
• L'objectif de ces deux méthodes est d'éviter l'élimination de l'excès de ciment dans la phase plastique.

Il a une réaction de type acido-basique lorsque ses composants sont mélangés ensemble.. La liaison à la dent est chimique, et cela se produit lorsque les radicaux libres du groupe acide carboxylique se lient au calcium de la dent. Ses composants sont mélangés dans la proportion de 2,5 grammes de poudre et 0,10 mg de liquide. Après la pose du ciment, tout excès de ciment doit être enlevé avant qu'il ne prenne, car il est difficile à enlever une fois durci.

Ils ne sont pas idéaux pour la cimentation car ils ne supportent pas les contraintes occlusales en raison de leur faible résistance à la compression et, comme le ciment au phosphate de zinc, ils ont tendance à présenter une mauvaise étanchéité marginale liée à l'épaisseur du film qui, lorsqu'elle dépasse 25 microns, souffre d'un manque d'adaptation à son environnement.

Coup de coeur de Dentaltix

Ciment Provisoire UltraTemp de Ultradent:

Voir le Ciment Provisoire UltraTemp

Si vous avez aimé cet article, ne manquez pas les suivants sur les ciments dentaires verre ionomère et les ciments résine :

Ciment dentaire Verre ionomère.

Ciment dentaire en résine .

N'oubliez pas de nous suivre sur nos réseaux sociaux et de partager cet article avec vos collègues. À bientôt !
